Fișă tehnică produs
GUHRING

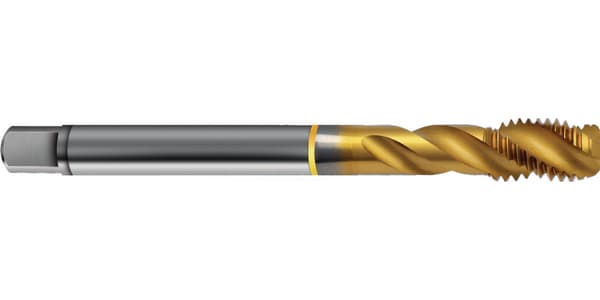

Tarod de mașină HSS-E (5738) pentru filete metrice ISO, găuri înfundate, TiN, forma C, DIN 376, GUHRING
Tarod de mașină GUHRING tip 5738 din HSS-E acoperit cu TiN, pentru filete metrice ISO în găuri înfundate, forma C, tip N, clasa de toleranță 6HX, conform DIN 376, cu tăiere pe d...
Prețul, disponibilitatea și termenul de livrare se confirmă în ofertă.
Selecție pe variantă
Variante
| Cod DT | Filet | Pas filetmm | Ø coadămm | Lungime totalămm | Lungime utilămm | Ø gaură de miezmm | Pătrat de antrenare | |
|---|---|---|---|---|---|---|---|---|
| DT-113968 | M3 | 0,5 | 2,2 | 56 | 18 | 2,5 | 1,8 | |
| DT-113969 | M4 | 0,7 | 2,8 | 63 | 21 | 3,3 | 2,1 | |
| DT-113970 | M5 | 0,8 | 3,5 | 70 | 25 | 4,2 | 2,7 | |
| DT-113971 | M6 | 1 | 4,5 | 80 | 30 | 5 | 3,4 | |
| DT-113972 | M8 | 1,25 | 6 | 90 | 35 | 6,8 | 4,9 | |
| DT-113973 | M10 | 1,5 | 7 | 100 | 39 | 8,5 | 5,5 | |
| DT-113974 | M12 | 1,75 | 9 | 110 | 49 | 10,2 | 7 | |
| DT-113975 | M14 | 2 | 11 | 110 | 53 | 12 | 9 | |
| DT-113976 | M16 | 2 | 12 | 110 | 54 | 14 | 9 | |
| DT-113977 | M20 | 2,5 | 16 | 140 | 62 | 17,5 | 12 | |
| DT-113978 | M24 | 3 | 18 | 160 | 73 | 21 | 14,5 |
Date structurale
Specificații tehnice
- Material de tăiere
- HSS-E
- Acoperire
- TiN
- Tip
- N
- Clasă de toleranță filet
- 6HX
- Sens de tăiere
- dreapta
- Formă
- C
- Tip gaură
- gaură înfundată
- Răcire internă
- nu
- Standard
- DIN 376
- Materiale recomandate
- P – oțel
- Materiale (utilizare limitată)
- M – oțel inoxidabil
Context produs
Descriere și aplicații
Tarod de mașină GUHRING tip 5738 din HSS-E acoperit cu TiN, pentru filete metrice ISO în găuri înfundate, forma C, tip N, clasa de toleranță 6HX, conform DIN 376, cu tăiere pe dreapta. Recomandat pentru oțel; utilizare limitată în oțel inoxidabil. 11 dimensiuni, de la M3 la M24; pasul, diametrul cozii, lungimile și diametrul găurii de miez pentru fiecare ...
- Lucrări uzuale în categoria Scule pentru filetare
- Aprovizionare service-uri și ateliere profesionale
- Proiecte de mentenanță industrială și producție
Recomandări
Produse din aceeași categorie
GUHRING

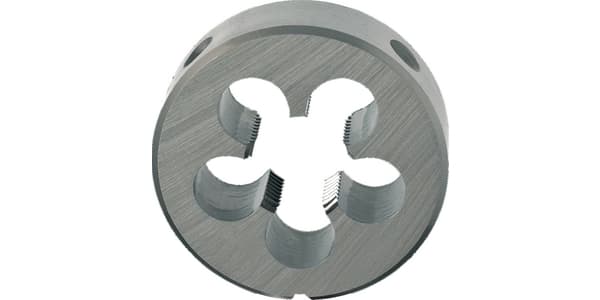

Filieră HSS (161) pentru filete metrice fine ISO
